پمپ‌های سانتریفیوژ یا گریز از مرکز، یکی از پرکاربردترین انواع پمپ‌ها در صنایع مختلف هستند. از تأمین آب شهری و کشاورزی گرفته تا انتقال مواد شیمیایی در پتروشیمی و صنایع سنگین، این پمپ‌ها نقش حیاتی ایفا می‌کنند. دلیل محبوبیت آن‌ها سادگی طراحی، راندمان بالا و توانایی جابه‌جایی حجم زیاد سیال در فشارهای متفاوت است. اما برای درک واقعی عملکرد این دستگاه‌ها، باید با اجزای پمپ سانتریفیوژ آشنا شوید. شناخت دقیق هر قطعه نه تنها به انتخاب بهتر کمک می‌کند، بلکه نگهداری، عیب‌یابی و افزایش عمر مفید پمپ را هم آسان‌تر می‌سازد.

در این مقاله، به صورت کامل و دسته‌اول، ساختار و کارکرد هر یک از اجزا را بررسی می‌کنیم. اطلاعات بر اساس دانش فنی و ترکیب منابع معتبر صنعتی گردآوری شده تا تصویری شفاف و کاربردی ارائه دهد.

محصولات مرتبط: خرید پمپ دیافراگمی

تقسیم‌بندی کلی اجزای پمپ سانتریفیوژ

به طور کلی، اجزای پمپ سانتریفیوژ را می‌توان به دو بخش اصلی تقسیم کرد: انتهای مرطوب (Wet End) و انتهای مکانیکی (Mechanical End). انتهای مرطوب شامل قطعاتی است که مستقیماً با سیال در تماس هستند و عملکرد هیدرولیکی پمپ را تعیین می‌کنند. در مقابل، انتهای مکانیکی قطعاتی را در بر می‌گیرد که پروانه را نگه می‌دارند، چرخش را ممکن می‌سازند و از نشتی جلوگیری می‌کنند.

این تقسیم‌بندی به مهندسان و تکنسین‌ها کمک می‌کند تا هنگام تعمیر یا تعویض قطعات، اولویت‌ها را درست تشخیص دهند. حالا بیایید هر بخش را با جزئیات بیشتری بررسی کنیم.

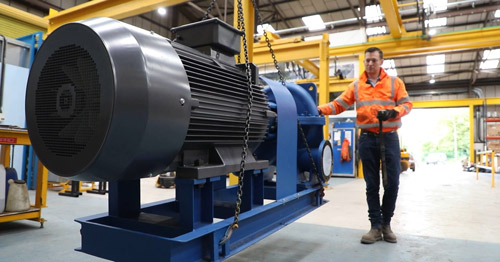

انتهای مرطوب: قلب هیدرولیکی پمپ

انتهای مرطوب جایی است که انرژی مکانیکی به انرژی هیدرولیکی تبدیل می‌شود. دو قطعه کلیدی در این بخش، پروانه و پوسته هستند.

پروانه (Impeller)

پروانه مهم‌ترین قطعه دوار در اجزای پمپ سانتریفیوژ است. این قطعه با چرخش سریع، نیروی گریز از مرکز ایجاد می‌کند و سیال را از مرکز به سمت بیرون پرتاب می‌کند. انرژی جنبشی سیال افزایش می‌یابد و سپس در پوسته به فشار تبدیل می‌شود.

پروانه‌ها سه نوع اصلی دارند:

• پروانه باز: بدون صفحه پوششی در دو طرف پره‌ها. مناسب سیالات حاوی ذرات جامد، گل و لای یا مواد خمیری. پره‌ها کوتاه‌تر طراحی می‌شوند تا از شکستن جلوگیری شود.
• پروانه نیمه‌باز: یک طرف پره‌ها صفحه shroud دارد. برای سیالات با ناخالصی کم، مانند مواد غذایی یا مایعات صنعتی با ذرات محدود، ایده‌آل است.
• پروانه بسته: هر دو طرف پره‌ها با صفحه پوشیده شده. بالاترین راندمان را دارد و فقط برای سیالات تمیز و بدون ذرات جامد مانند آب آشامیدنی استفاده می‌شود. در صورت وجود ذرات، خطر انسداد بالاست.

انتخاب نوع پروانه مستقیماً بر راندمان، ظرفیت پمپاژ و مقاومت در برابر سایش تأثیر می‌گذارد. جنس پروانه معمولاً از چدن، برنز، فولاد ضدزنگ یا مواد پلاستیکی مقاوم انتخاب می‌شود تا با نوع سیال سازگار باشد.

محصولات مرتبط: قیمت دوزینگ پمپ

پوسته یا بدنه (Casing)

پوسته محفظه‌ای است که پروانه را احاطه می‌کند و جریان سیال را هدایت می‌کند. وظیفه اصلی آن تبدیل سرعت سیال به فشار است. سه نوع رایج پوسته وجود دارد:

• پوسته حلزونی (Volute): سطح مقطع به تدریج افزایش می‌یابد. این افزایش باعث کاهش سرعت و افزایش فشار می‌شود. رایج‌ترین نوع در پمپ‌های صنعتی و کشاورزی است.
• پوسته ورتکس: محفظه‌ای مدور بین پروانه و بدنه اصلی ایجاد می‌کند که تولید گرداب را به حداقل می‌رساند و راندمان را بهبود می‌بخشد.
• بدنه با تیغه‌های راهنما (Diffuser): تیغه‌های ثابت اطراف پروانه جریان را نرم و بدون ضربه هدایت می‌کنند. سطح مقطع منبسط می‌شود و فشار افزایش می‌یابد. این طراحی تلفات انرژی را کاهش می‌دهد و برای پمپ‌های چندمرحله‌ای مناسب است.

پوسته نه تنها از قطعات داخلی محافظت می‌کند، بلکه فشار سیستم را حفظ کرده و از نشتی جلوگیری می‌نماید.

محصولات مرتبط: پمپ کف کش

انتهای مکانیکی: پشتیبانی از چرخش و آب‌بندی

این بخش تضمین می‌کند که پروانه به صورت پایدار بچرخد و سیال از نقاط حساس خارج نشود.

شافت (Shaft)

شافت انرژی چرخشی موتور را به پروانه منتقل می‌کند. معمولاً از فولاد یا فولاد ضدزنگ ساخته می‌شود تا استحکام و مقاومت در برابر خوردگی داشته باشد. اندازه شافت بسیار مهم است: شافت کوچک باعث لرزش، کاهش عمر یاتاقان و حتی شکستگی می‌شود. شافت بزرگ هم هزینه را بی‌دلیل افزایش می‌دهد. شافت‌ها می‌توانند توپر یا توخالی باشند. نوع توخالی سبک‌تر است و امکان عبور سیال خنک‌کننده را فراهم می‌کند.

آستین شافت (Shaft Sleeve)

آستین روی بخشی از شافت که زیر آب‌بند قرار دارد، نصب می‌شود. از جنس برنز یا فولاد ضدزنگ ساخته شده و از شافت در برابر سایش و خوردگی محافظت می‌کند. این قطعه قابل تعویض است و عمر شافت اصلی را افزایش می‌دهد.

محصولات مرتبط: پمپ لجن کش

آب‌بندی (Sealing)

محل عبور شافت از پوسته را جعبه پرکن (Stuffing Box) می‌نامند. آب‌بندی از نشتی سیال در این نقطه جلوگیری می‌کند و یاتاقان‌ها را از تماس با سیال محافظت می‌نماید. دو نوع اصلی وجود دارد:

• آب‌بند پکینگ: از الیاف نسوز ساخته می‌شود. فشار سیال لبه پکینگ را به دیواره می‌چسباند و آب‌بندی را کامل می‌کند. ساده و ارزان است اما نیاز به تنظیم دوره‌ای دارد.
• مکانیکال سیل (Mechanical Seal): از حلقه ثابت، حلقه دوار، فنر و غده تشکیل شده. دقیق‌تر، کم‌نشتی‌تر و مناسب کاربردهای پرتکرار است. حلقه دوار با فنر به حلقه ثابت فشار داده می‌شود و تنها مسیر ممکن نشتی، فضای بسیار باریک بین دو حلقه است.

انتخاب نوع آب‌بند به فشار سیستم، نوع سیال و دمای کاری بستگی دارد.

یاتاقان‌ها (Bearings)

یاتاقان‌ها شافت را در جای خود نگه می‌دارند و بارهای شعاعی و محوری را تحمل می‌کنند. خرابی یاتاقان یکی از شایع‌ترین دلایل از کار افتادن پمپ است. انواع رایج عبارتند از:

• بلبرینگ توپی: مناسب سرعت‌های بالا و نگهداری آسان.
• بلبرینگ غلتکی: تحمل بارهای سنگین شعاعی و محوری.
• بلبرینگ آستین: برای بارهای شعاعی و سرعت بالا.
• بلبرینگ بابیت: نوعی آستین با روکش بابیت.
• بلبرینگ کفش محوری (Thrust): مخصوص بارهای محوری در پمپ‌های پرقدرت.

روغن‌کاری با گریس یا روغن انجام می‌شود و طراحی باید به گونه‌ای باشد که عمر مفید بالایی داشته باشد.

محصولات مرتبط: قیمت پمپ دنده ای

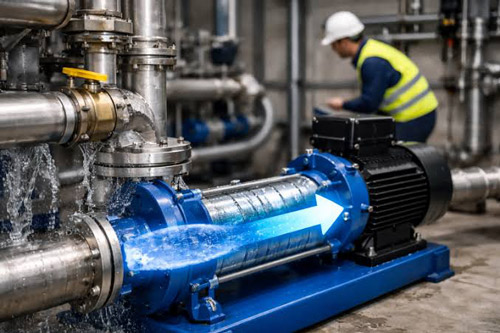

سایر اجزای مهم

علاوه بر قطعات اصلی، چند قطعه کمکی نیز در اجزای پمپ سانتریفیوژ نقش دارند:

• کوپلینگ: شافت موتور را به شافت پمپ متصل می‌کند. انواع صلب (برای هم‌محوری دقیق) و منعطف (برای جبران ناهم‌محوری) وجود دارد. کوپلینگ گشتاور را منتقل کرده، بارهای محوری را مدیریت می‌کند و سایش را کاهش می‌دهد.
• محفظه مکش: لوله ورودی که سیال را از منبع به پروانه هدایت می‌کند.
• محفظه رانش یا تخلیه: لوله خروجی که سیال پرفشار را به مقصد می‌رساند.
• غلاف‌ها: قطعات محافظتی که از فرسایش قطعات داخلی جلوگیری می‌کنند.
• محرک (موتور): معمولاً الکتروموتور که انرژی الکتریکی را به جنبشی تبدیل می‌کند. در برخی موارد از موتور دیزلی یا توربین هم استفاده می‌شود.

نقش هر قطعه در عملکرد کلی

عملکرد پمپ سانتریفیوژ به هماهنگی همه این قطعات بستگی دارد. پروانه سیال را شتاب می‌دهد، پوسته فشار ایجاد می‌کند، شافت انرژی را منتقل می‌کند، یاتاقان‌ها پایداری را تضمین می‌کنند و آب‌بند از نشتی جلوگیری می‌نماید. هرگونه نقص در یکی از این اجزا می‌تواند منجر به کاهش راندمان، لرزش، کاویتاسیون یا خرابی کامل شود.

برای مثال، اگر پروانه نامناسب انتخاب شود، راندمان پایین می‌آید یا ذرات جامد باعث انسداد می‌شوند. شافت ضعیف لرزش ایجاد می‌کند و یاتاقان‌ها زود خراب می‌شوند. آب‌بند معیوب نشتی ایجاد کرده و یاتاقان‌ها را آلوده می‌کند.

نکات کاربردی برای نگهداری و انتخاب

شناخت اجزای پمپ سانتریفیوژ به شما کمک می‌کند تا:

• پمپ مناسب کاربرد خود را انتخاب کنید (مثلاً پروانه باز برای فاضلاب، بسته برای آب تمیز).
• برنامه نگهداری پیشگیرانه داشته باشید (روغن‌کاری یاتاقان‌ها، بررسی آب‌بند، بازرسی پروانه).
• عیب‌یابی سریع‌تری انجام دهید (لرزش = مشکل یاتاقان یا شافت، نشتی = مشکل آب‌بند).
• عمر پمپ را افزایش دهید و هزینه‌های تعمیر را کاهش دهید.

همیشه جنس مواد را با نوع سیال (خورنده، ساینده، داغ) هماهنگ کنید و از استانداردهای نصب صحیح پیروی نمایید.

محصولات مرتبط: پمپ روغن داغ

جمع‌بندی

در این مقاله تلاش کردیم با نگاهی جامع و خوانا، اجزای پمپ سانتریفیوژ را معرفی کنیم. از پروانه و پوسته در انتهای مرطوب گرفته تا شافت، آب‌بند و یاتاقان در انتهای مکانیکی، هر قطعه نقش مشخصی دارد. درک این ساختار نه تنها دانش فنی شما را بالا می‌برد، بلکه تصمیم‌گیری در خرید، نصب و نگهداری را حرفه‌ای‌تر می‌کند.

اگر قصد خرید یا تعمیر پمپ دارید، با شناخت دقیق این اجزا می‌توانید گزینه‌های بهتری انتخاب کنید و از عملکرد پایدار دستگاه مطمئن شوید. پمپ سانتریفیوژ با طراحی هوشمندانه خود، همچنان یکی از ستون‌های اصلی انتقال سیالات در جهان صنعت باقی مانده است و آگاهی از جزئیات آن، کلید بهره‌برداری بهینه است.
